Ortofotomapy i pomiary z drona
Tworzymy ortofotomapy z drona oraz pozyskujemy precyzyjne dane terenowe do dokumentacji, analizy i dalszego opracowania. To rozwiązanie dla inwestycji, działek, placów budowy i terenów wymagających czytelnego obrazu z góry w wysokiej jakości.
Dane terenowe i opracowania z drona

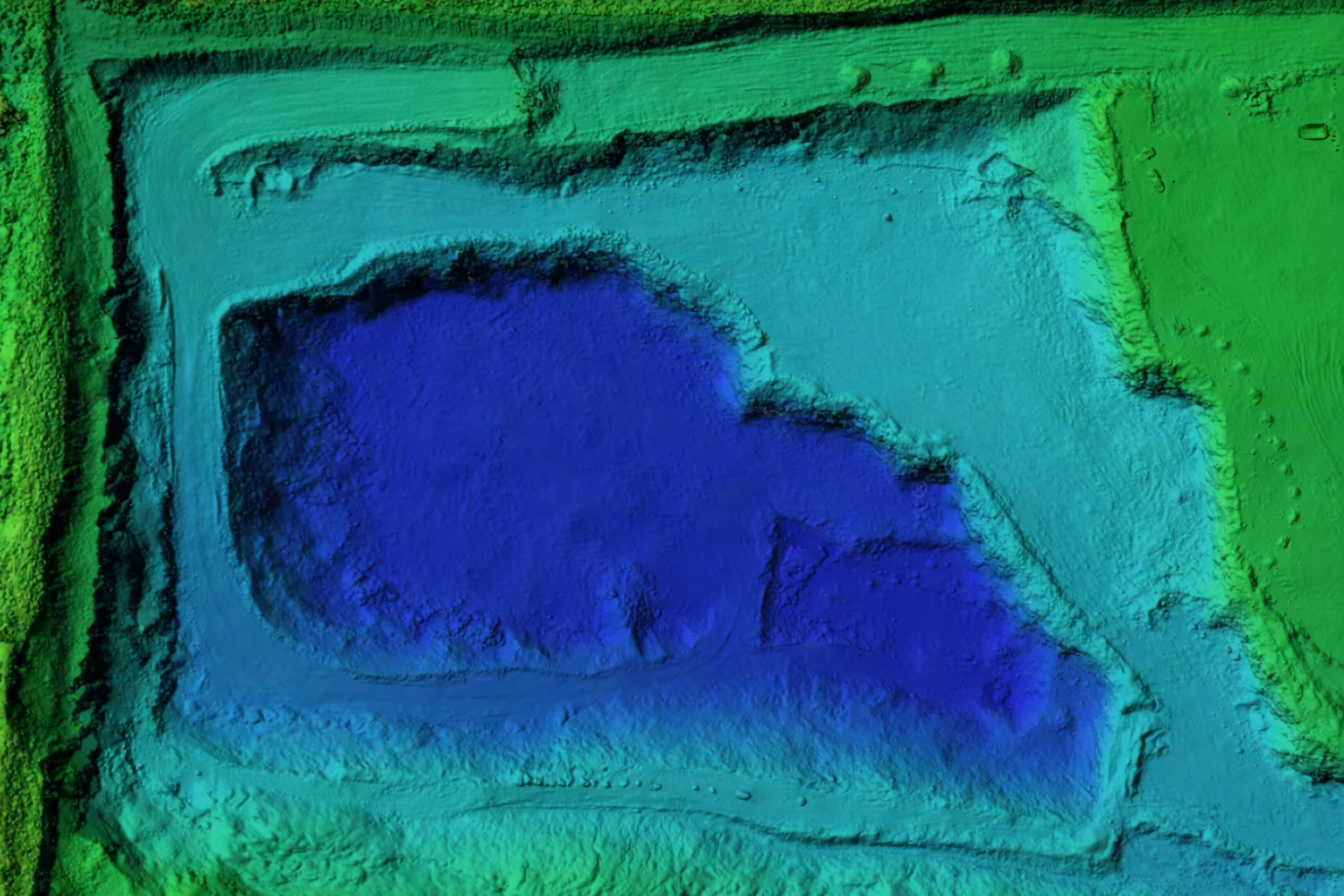

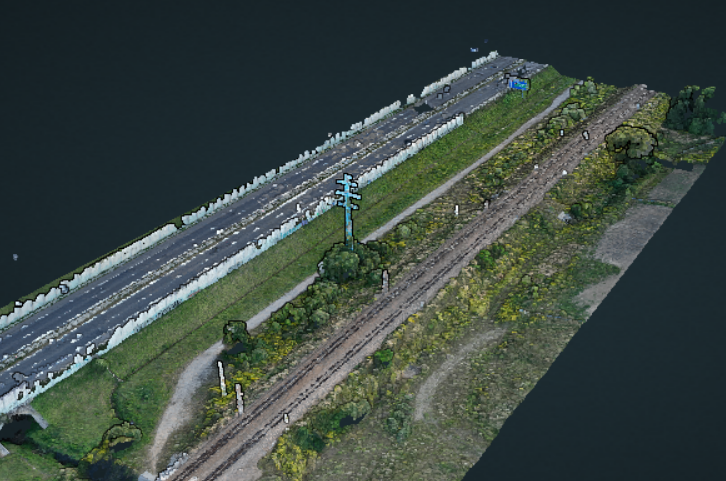

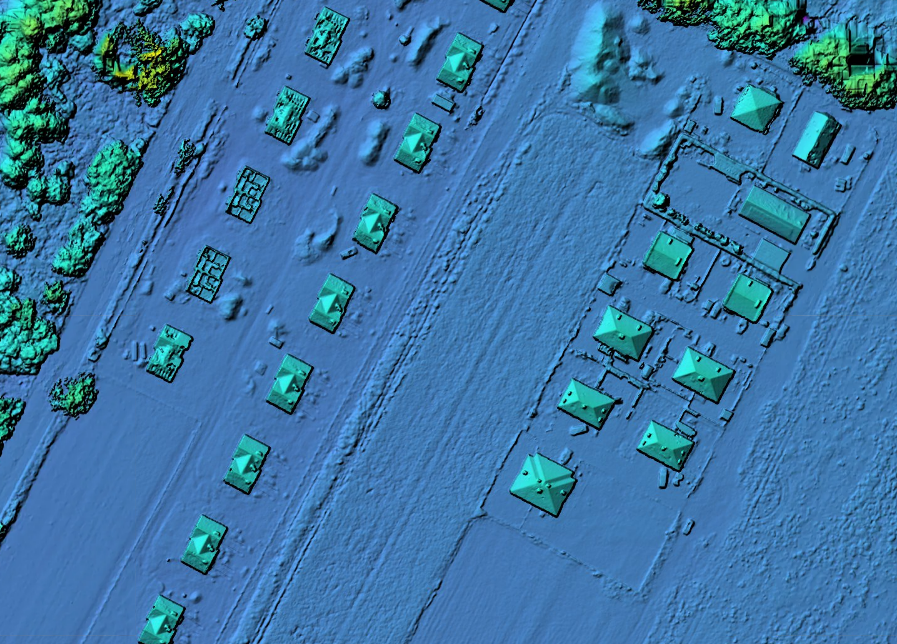

Wykonujemy naloty fotogrametryczne z użyciem drona DJI Mavic 3 Enterprise z modułem RTK, pozyskując materiał do tworzenia ortofotomap, opracowań pomiarowych oraz danych terenowych do dalszej analizy. W zależności od celu realizacji i charakteru obszaru z zebranego materiału mogą powstawać również modele wysokościowe DSM, chmury punktów oraz uproszczone modele 3D, wspierające ocenę terenu i dokumentację inwestycji.

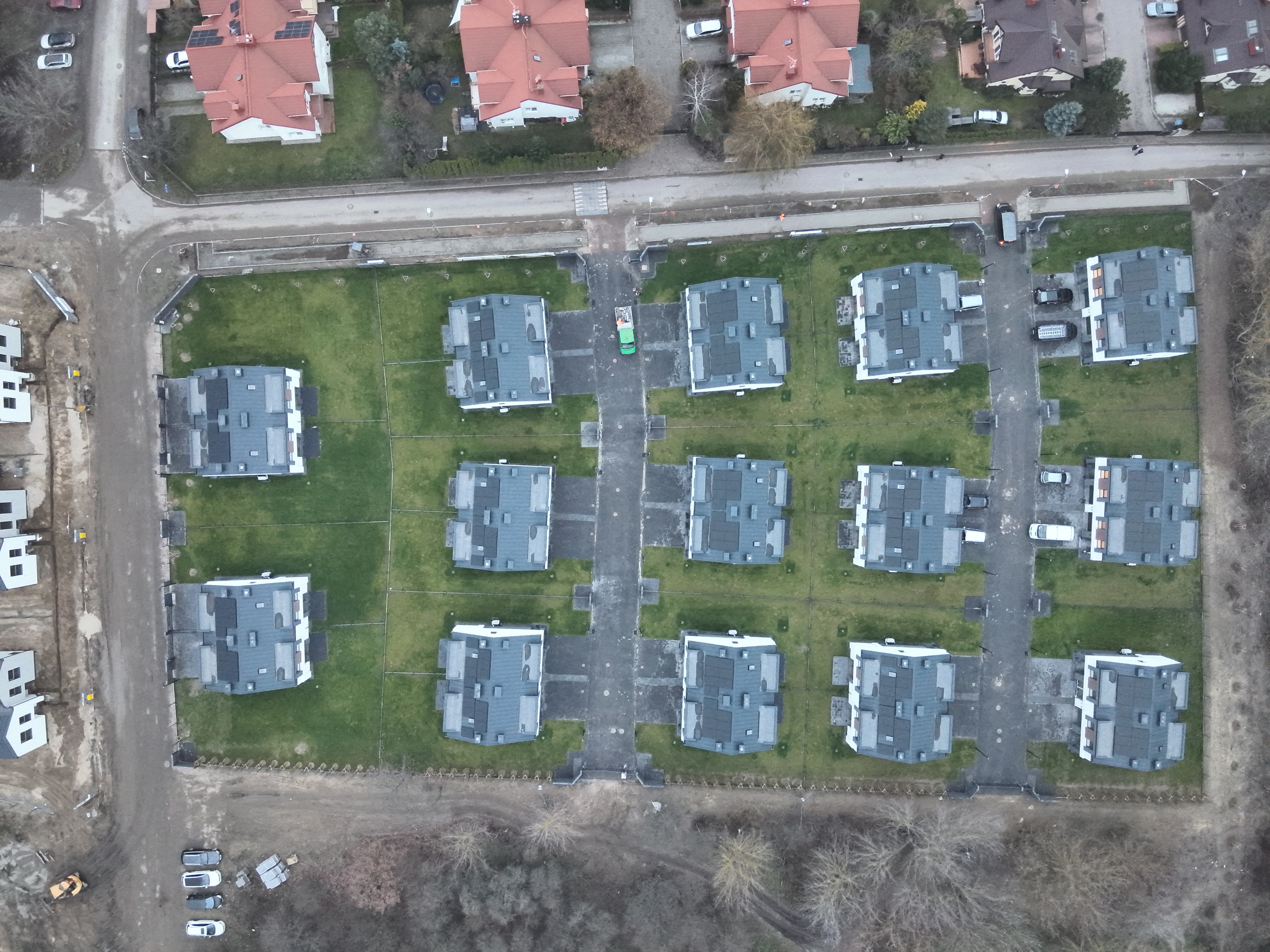

Ortofotomapa to czytelne, uporządkowane opracowanie terenu, które pozwala zobaczyć aktualny stan obszaru z góry bez zniekształceń typowych dla zwykłego zdjęcia lotniczego. Na takim materiale można wykonywać pomiary odległości, powierzchni i obrysów z centymetrową dokładnością, przygotowywać oznaczenia oraz opisy, a następnie wykorzystywać je w dokumentacji, analizie i dalszych pracach projektowych lub inwestycyjnych.
Pozyskane dane mogą służyć zarówno do jednorazowego opracowania konkretnego terenu, jak i do cyklicznej dokumentacji zmian i postępu prac. To praktyczne rozwiązanie dla inwestorów, projektantów, wykonawców i osób zarządzających terenem, które chcą szybciej uzyskać czytelny obraz sytuacji oraz materiał przydatny do podejmowania dalszych decyzji.
Wykonujemy opracowania m.in. w celu:
-
Analizy działek i terenów inwestycyjnych
-
Monitoringu placów budowy w trakcie realizacji
-
Dokumentacji terenu przed rozpoczęciem prac
-
Porównywania postępu prac i zmian w czasie
-
Przygotowania materiałów dla inwestorów i projektantów
Najczęstsze zastosowania opracowań z drona
Ocena zagospodarowania
Ocena aktualnego zagospodarowania terenu oraz szybki podgląd stanu faktycznego całej inwestycji.
Dokumentacja stanu
Dokumentacja stanu działki lub inwestycji na konkretny dzień, przydatna przy odbiorach i analizach.
Pomiary precyzyjne

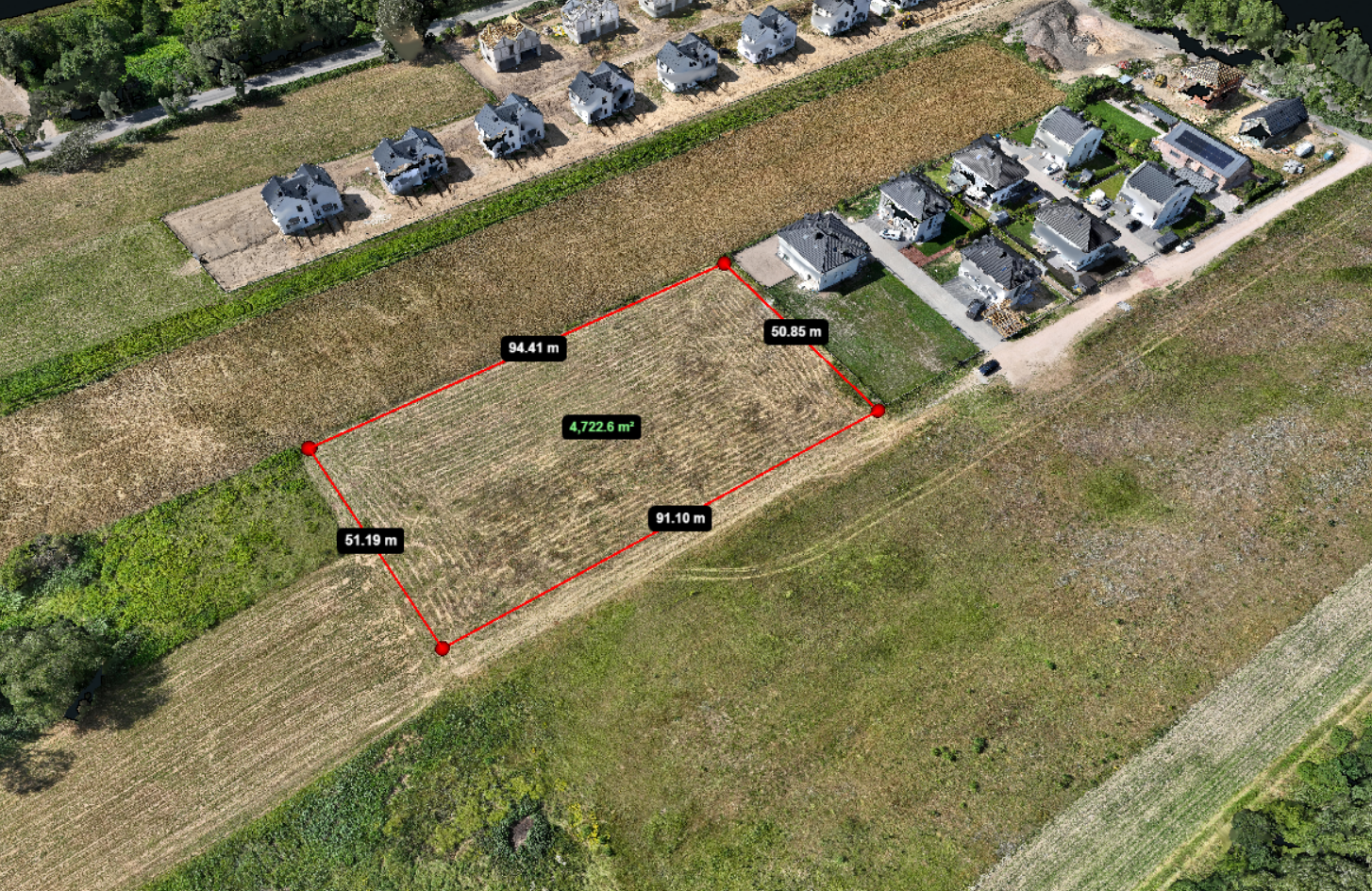

Wykonywanie pomiarów odległości, powierzchni i obrysów bezpośrednio na ortofotomapie.
Porównywanie etapów
Porównywanie kolejnych etapów realizacji inwestycji w celu weryfikacji postępu prac.
Analiza projektowa
Przygotowanie materiału do dalszej analizy projektowej lub wykonawczej w systemach CAD/GIS.
Modele wysokościowe i 3D
Wykorzystanie modeli DSM, chmur punktów i uproszczonych modeli 3D do lepszej oceny ukształtowania terenu i analizy przestrzennej.
Cykliczna dokumentacja inwestycji
Regularnie wykonywane naloty pozwalają porównywać stan terenu i postęp prac na kolejnych etapach realizacji. To praktyczne rozwiązanie przy budowach, inwestycjach deweloperskich i zadaniach realizowanych etapowo, gdzie liczy się czytelna dokumentacja zmian w czasie.
W zależności od potrzeb możemy przygotowywać cykliczne ortofotomapy, zdjęcia z góry oraz materiały porównawcze, które porządkują przebieg inwestycji i ułatwiają komunikację pomiędzy inwestorowi, projektantem oraz wykonawcą. Mapowanie terenu z wykorzystaniem drona jest dziś powszechnie stosowane do monitorowania postępu prac, dokumentowania stanu istniejącego i porównywania kolejnych etapów realizacji.
Co otrzymuje klient?
W ramach realizacji możemy dostarczyć:
- ortofotomapę terenu
- materiał zdjęciowy z nalotu
- pomiary odległości, powierzchni i obrysów
- oznaczenia i opisy wybranych elementów na mapie
- dane do dalszego opracowania i analizy
Zakres końcowego opracowania dopasowujemy do charakteru terenu oraz celu zlecenia, tak aby przekazane materiały wspierały dalszą analizę projektową, dokumentację inwestycji, planowanie prac oraz ocenę zmian zachodzących na danym obszarze.
DJI Mavic 3 Enterprise z modułem RTK
Kamera
4/3 CMOS 20 MP
Migawka mechaniczna
Pozycjonowanie
Moduł RTK
Centymetrowa precyzja
ROZDZIELCZOŚĆ ZDJĘĆ
5280 × 3956 px
Wysoka szczegółowość opracowań
Do realizacji ortofotomap i pomiarów wykorzystujemy drona klasy enterprise DJI Mavic 3 Enterprise z modułem RTK, zaprojektowanego do zadań wymagających precyzyjnego i powtarzalnego pozyskiwania danych terenowych. To kompaktowa platforma, która dobrze sprawdza się przy dokumentacji inwestycji, nalotach fotogrametrycznych oraz opracowaniach wymagających czytelnego obrazu terenu z góry.
DJI Mavic 3 Enterprise łączy mechaniczną migawkę z modułem RTK, co wspiera dokładność i efektywność przy zadaniach mapowych. Oficjalna specyfikacja DJI wskazuje również kamerę 4/3 CMOS 20 MP oraz maksymalny czas lotu do 40 minut, co czyni tę platformę jednym z najlepszych narzędzi do prac dokumentacyjnych i pomiarowych z powietrza.
W praktyce pozwala to sprawnie pozyskiwać materiał do ortofotomap, pomiarów i dokumentacji terenu, a następnie wykorzystywać go do dalszej analizy inwestycyjnej, projektowej lub wykonawczej. Dzięki dużemu zapasowi akumulatorów oraz mobilnemu źródłu zasilania możemy prowadzić wielogodzinne działania terenowe i utrzymywać ciągłość pracy przez wiele godzin.
